MCT-7050-A401(コモンモードチョークコイル)

CC-Link協会 (CLPA=CC-Link Partner Association)において

インターフェース回路の推奨部品（CC-Link仕様書　実装規定編 Ver2.00 )にて指定されている

コモンモードチョークコイルとなります。

特徴
  • 高周波特性の優れたフェライトコアを使用。
  • 低背・小型のリフロー・半田付けSMD。
  • 高結合、高速信号伝送において減衰致しません。
  • RoHS指令に対応。
仕様


PartNumber

Rated Voltage

DC(V)max

Rated Current

DC(A)max

 Impedance
【50～300MHz】
(Ω)min.		 DC Resistance
【1 Line】
(mΩ)max.

Temperature Rise

(K)max.
MCT7050-A401 50 0.5 400 300 35

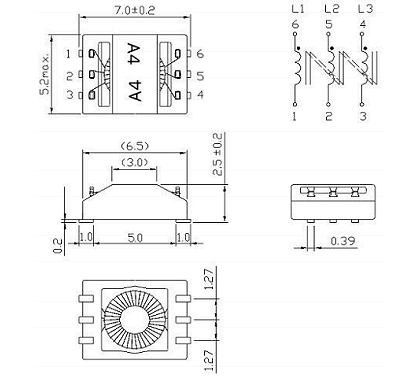

外形図



データシート

MCT7050-A401　　　

　





MGF101(パルストランス/Pulse Transformer)

特徴
  • 周波数特性に優れたLAN用フェライトコアを使用。
  • コモンモードノイズに対し優れた抑制効果を示す。
  • インダクタンスは350μH以上(100kHz、DC bias=8mA）。
  • RoHS指令に対応。
  • 鉛フリー半田でのSMD実装が可能。(260℃max.)



データシート

     MGF101







データシートを閲覧するにはAdbe Readerが必要です。下記をクリックしてください。
