　　AUDIX®/SINKA® TRANSFORMER SERIES　
　
特徴 / Features　

各種安全規格対応。高効率。さまざまな要求仕様に対応、コントローラＩＣメーカとの協業による適設計提案。

小型～中型サイズ(～200Wクラス）をラインナップ





ISO9000,14000,TS16949認証工場での製造。車載用途もラインナップ。



Compatible Safety Standard,　High-Efficiency,　Meets your request,　Ideal Transformer Designing
with several IC makers. ( Power Integrations, Infineon Technology, Renesas Electronics,　etc.)
Small to midium size transformer is available.（～200W　Class)　Our factory has approved by ISO9000, 14000, TS16949.



品名体系/Parts number rule
ST  X Y - 0
① ② - ③



①   ＳＩＮＫＡ®’ｓ　Transformer

②   Ｃｏｒｅ　Ｐｌａｔｆｏｒｍ and Size

             C:EPCType Cores

             D:EFD/EEM Type Cores

             E:EE/EEL/EF/EI Type Cores

             L:LP Type Cpres

             M:RM Type Cores

             P:EP Type Cores

             Q:PQ/QP/POT Type Cores

             R:EER/ER/EC/ERL/ETD Type Cores

③   Design Code　（First digit is Year’s last digit）



御社のオリジナル品番にも対応できます。Your custom parts number is available.

車載用　EP6 Series (Core platform: EP)

 車載　コ－ナ－、バックセンサー用途で市場の高性能要求に対応した製品開発を行いました。

　　　・インダクタンス：±3%実現可能

　　　・高シールド

　　　・高信頼性設計

　　　・Datasheet はこちら
　　
STE Series (Core platform: EI/EE/EF/etc)

安価・サイズ豊富・縦型/横型あり　



　Low cost, Variable size, Horizontal/Vertical Type available.

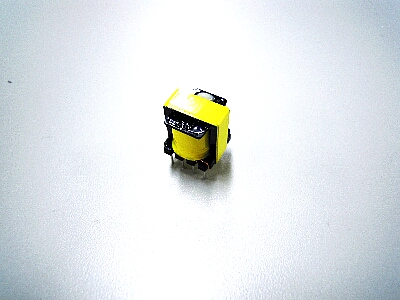

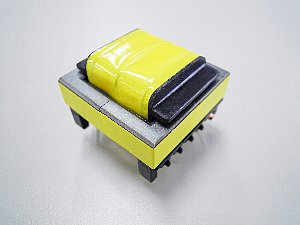

              STE10 (Core Platform EE-10.2)     　      　 STE25 (Core Platform EE25 Section Bobbin)


 STR Series (Core platform: EER/ER/ETD/EC/etc)

 コアの中脚が円柱のため巻線効率、沿面距離が取りやすい・サイズ豊富

           Shape of center pole is column, so higher winding efficiency and longer insulation distance.

           Variable size

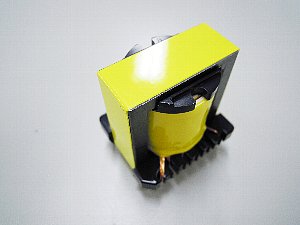

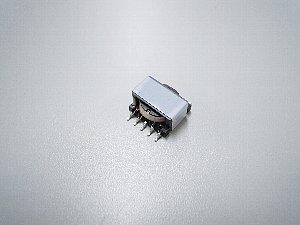

        STR28 (Core Platform EER28.5)             　　　　  STR11(Core Platform EER11/5 SMD)


 STC Series (Core platform: EPC)/ STD Series (Core platform: EFD/EEM)

低背・巻線効率が良い。Low height　Efficient Winding

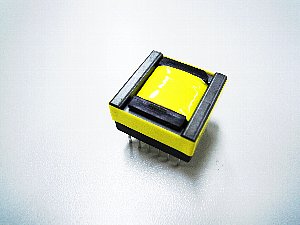

                         STC19 (Core: EPC19)                     　　　　    STD25 (Core: EFD25 SMD)



 STP Series (Core platform: EP/etc)

低リーケージインダクタンス、高効率。　Low leakage flux, High efficiency

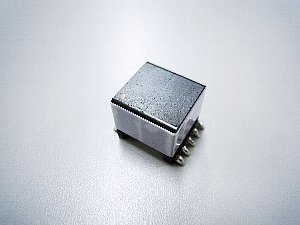

STP13 (Core: EP13)

アプリケーション/Applications
  • 車載センサー
  • インバータコントローラ
  • 照明（LED,CCFL）
  • オーディオアンプ（D級）
  • PoE
  • USBモバイルチャージャ
  • 多機能プリンタ
  • 電話交換機
  • 産業機器
  • 家電製品
  • その他汎用

　Sensor for car,Inverter, Lighting (LED/CCFL, Back-light), Audio amplifier (D-Class), PoE, USB mobile charger,Multi-function printer, PBX, Industrial equipment, Consumer electronics, and General use.



その他特注品については弊社まで御相談ください。

　For Special function use, please contact us.

希望されるスペックは仕様伺書をダウンロード、必要記入事項をご記入・返送願います。
　Please download  specification-requirement sheet, and write your require, and mail it to us.




仕様伺書はPDFフォーマットです。閲覧・印刷にはAdobe Readerが必要です。

The specification-requirement sheet　is PDF format, you need Adobe Reader to print this sheet.　
