AUDIX®/SINKA® INDUCTOR SERIES
インダクタ (メタルコンポジットタイプ/車載用)
フェライトタイプはこちら/Ferrite Type; Please click here .
メタルコンポジットインダクタはフェライトコアの代わりに金属系粉末を使用、高飽和磁束密度を実現し高電流を流してもインダクタンス低下が小さい特長を持っています。CPU回りの電源ラインやD級パワーアンプなど、瞬間的に高電流が流れるアプリケーションに最適です。
Metal-composit inductors use metal powder instead of soft ferrite that has high-flux magnetic density. Metal-composit inductors have excellent high current performance, they are suitable for CPU power line, D-class audio power amplifier etc.
特徴
1) バインダーを混錬した金属粉末中にコイルを内蔵した一体型成形品です。
2) コイルが磁性体中に埋設されているため、磁束漏れ(EMI)に優位です。
3) フェライトに比較して、高温時の電気特性に変化が小さい。
4) 磁性体の飽和磁束密度が高く、小型大電流対応が可能です。
5) 特に低インダクタンス (≦2.2μH)には最適です。
区分
1)車載用 (-55 ～ +155℃),AEC-Q200準拠 及び 一般用 (-40 ～ +125℃）を提供します。
2)Type分類
①一般線使用 (TSPI , SMF , TMPC , TMPA , VMSI , ESPB)
②平角線使用 (TMPF)

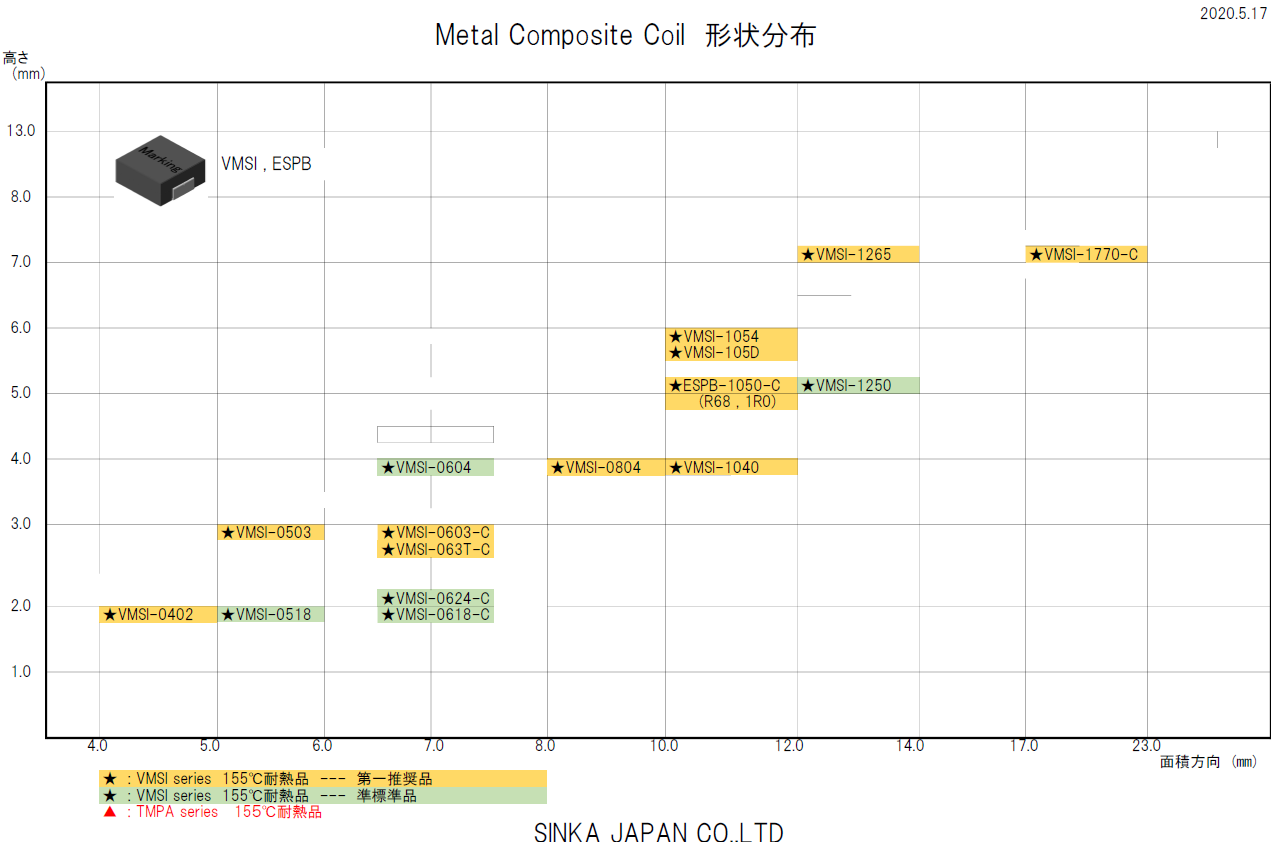

サイズからセレクト(車載用）/Select for Size
以下図をクリックにてダウンロードできます。

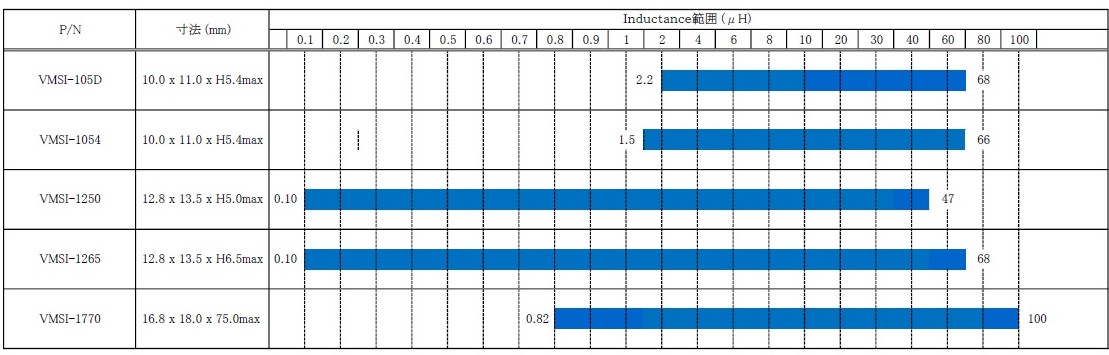

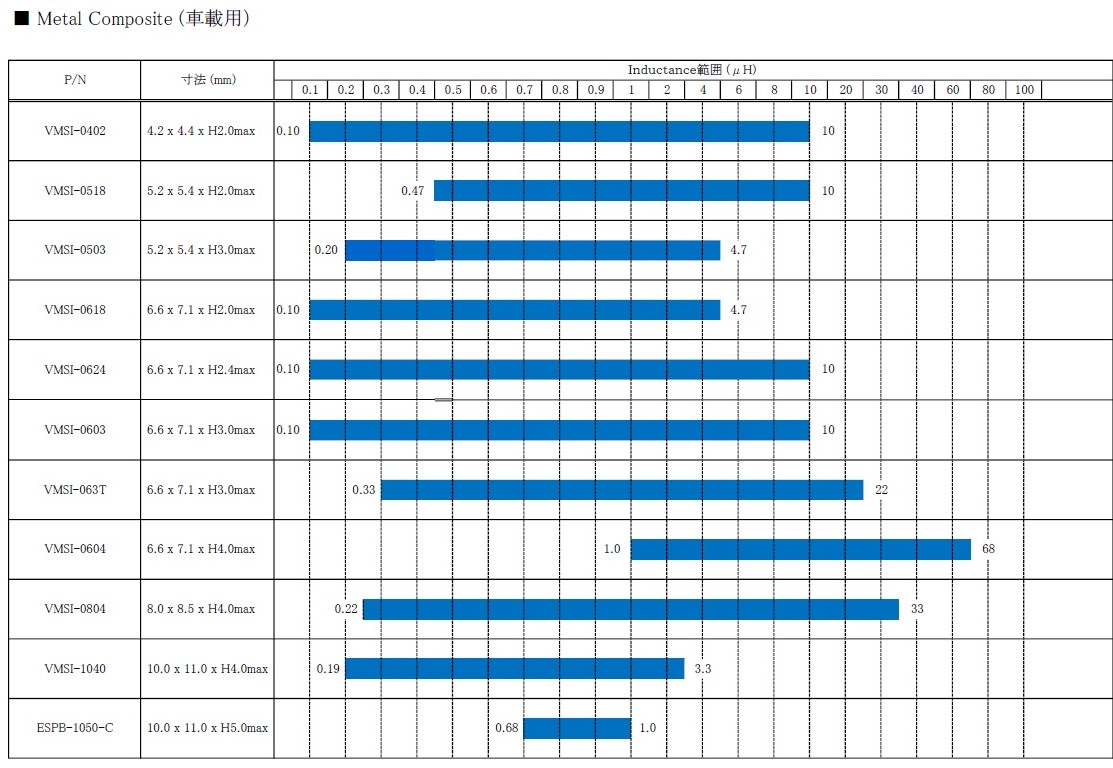

インダクタンス取得範囲からセレクト(車載用）/Select for Inductance
以下図をクリックにてダウンロードできます。
車載用製品ラインナップ
以下シリーズ品名をクリックにてデータシートのダウンロードできます。
|
Grade |
Series |

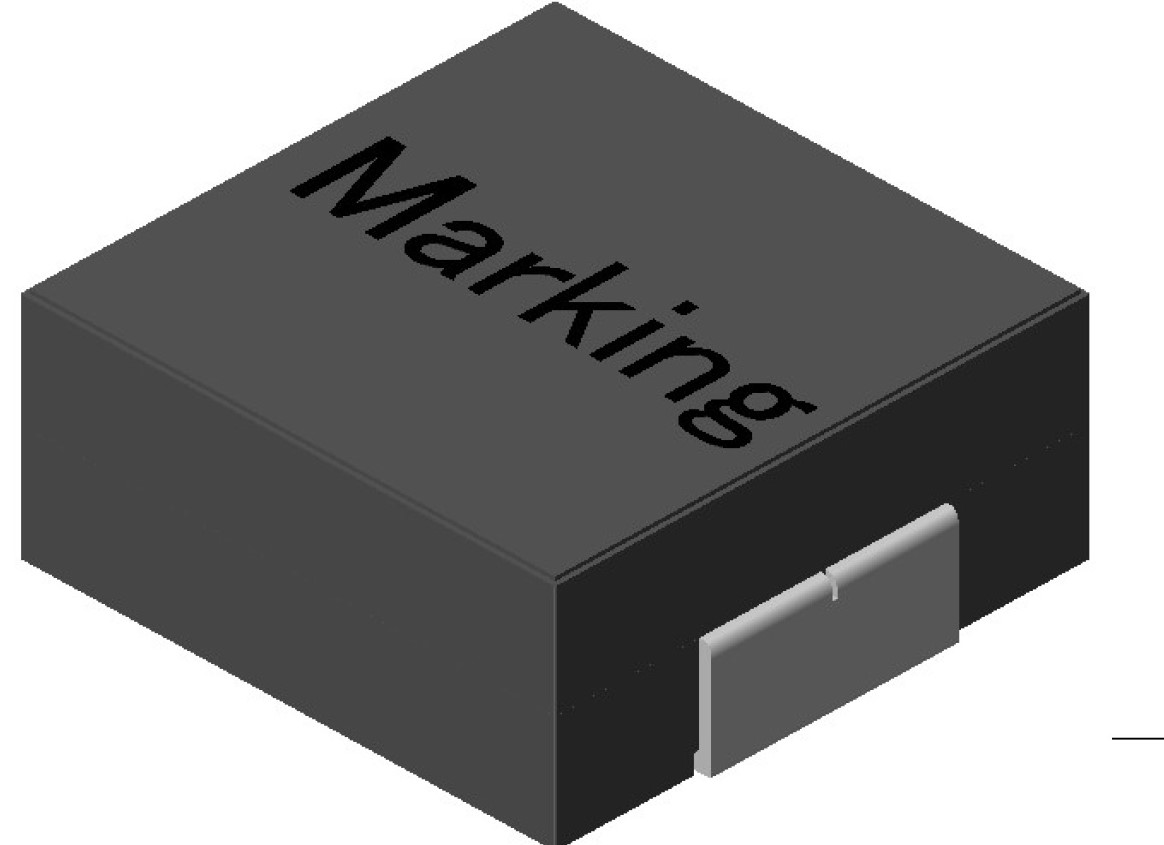

Outline Images |
Inductance (μH) |
DCR (mΩ)max |
Rated Current Typ(A) |
Tolerance (％) |
Size [LxW] (mm) |
Size [T | H Max.](mm) |
|
Automotive |
|
0.10～10 |
4~282 |
2.2~22 |
±20 |
4.2 x 4.4 |
2.0 |
|
|
Automotive |
|
0.47～10 |
8.5~154 |
3.3~16 |
±20 |
5.2 x 5.4 |
2.0 |
|
|
Automotive |
|
0.20～4.7 |
3.9~125 |
3.5~14.5 |
±20 |
5.2 x 5.4 |
3.0 |
|
|
Automotive |
|
0.10～4.7 |
3.5~78 |
6~40 |
±20 |
6.6 x 7.1 |
2.0 |
|
|
Automotive |
|
0.10～10 |
1.7~129 |
6~50 |
±20 |
6.6 x 7.1 |
2.4 |
|
|
Automotive |
|
0.10～10 |
1.7~105 |
7~60 |
±20 |
6.6 x 7.1 |
3.0 |
|
|
Automotive |
|
0.33～22 |
3.5~200 |
3~25 |
±20 |
6.6 x 7.1 |
3.0 |
|
|
Automotive |
|
0.22～33 |
1.68~129.8 |
5.3~45 |
±20 |
8.0 x 8.5 |
4.0 |
|
|
Automotive |
|
0.19～3.3 |
0.7~9.0 |
11~44 |
±20 |
10.0 x 11.0 |
4.0 |
|
|
Automotive |
|
0.68～1.0 |
2.1~2.6 |
30 |
±20 |
10.0 x 11.0 |
5.0 |
|
|
Automotive |
|
2.2～68 |
4.9~152 |
4.2~25 |
±20 |
10.0 x 11.0 |
5.4 |
|
|
Automotive |
|
1.5～66 |
4.2~149.6 |
4.9~35.1 |
±20 |
10.0 x 11.0 |
5.4 |
|
|
Automotive |
|
0.10～47 |
0.6~152 |
4~80 |
±20 |
12.8 x 13.5 |
5.0 |
|
|
Automotive |
|
0.10～68 |
0.5~134 |
3.5~80 |
±20 |
12.8 x 13.5 |
6.5 |
|
|
Automotive |
|
0.82～100 |
1.08~110 |
4~45 |
±20 |
16.8 x 18.0 |
7.0 |
詳細については問い合わせフォームよりご連絡ください。
データシートをご覧になる場合、Adobe Readerが必要です。
